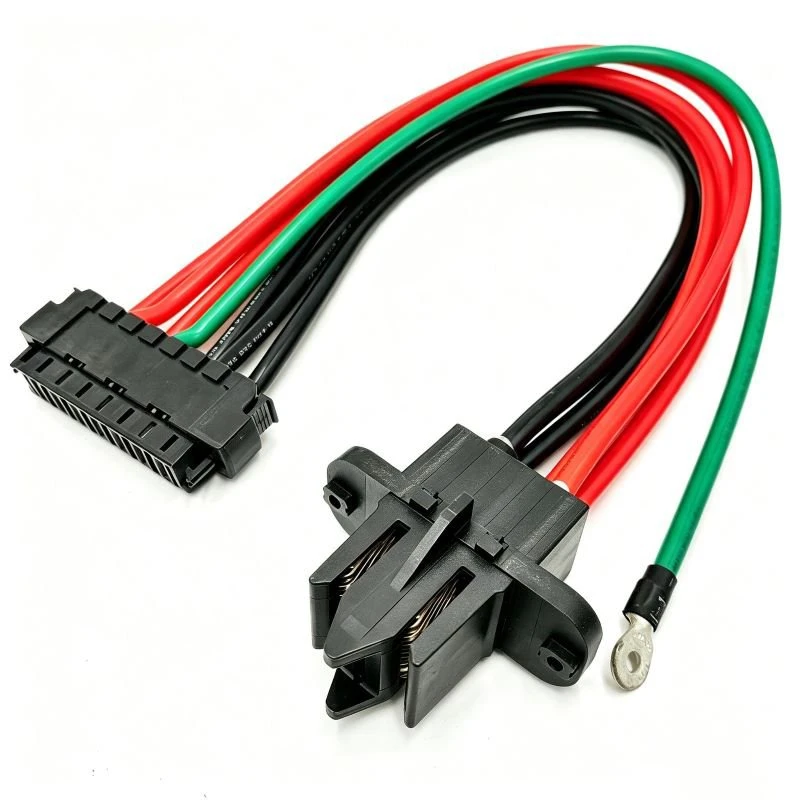

كابل OCP

• فتح الامتثال القياسي: مصمم وفقًا لمواصفات OCP ORv3 وOCP NIC 3.0/4.0
• توصيل الطاقة 48 فولت/52 فولت: تعمل بنية التوزيع ذات الكفاءة العالية- على تقليل فقدان الطاقة
• القدرة الحالية العالية: 60 أمبير إلى أكثر من 500 أمبير (تطبيقات شريط الناقل)
• موصلات عائمة ±3 مم: يعوض المحاذاة الميكانيكية غير الصحيحة للرف والدرج
• ساخن-التوصيل إمكانية خدمة الجملون: دبابيس استشعار اختيارية للإدخال والإزالة المباشرة
• مقاومة اتصال منخفضة: <0.2 mΩ for bus bar connections, minimizing energy loss
• بنية كابل Flyover®: يتجاوز آثار PCB المفقودة للوصول لفترة أطول عند 112G/224G
• خيارات الألياف البصرية: الوضع الفردي أو الوضع المتعدد للاتصالات البينية لمسافات طويلة-.
• UL/معتمد: UL 1977، UL 62368-1، UL 2875، متوافق مع TUV
• هالوجين-مجاني / رOالنظام المنسق: مواد صديقة للبيئة

1. متوافق مع ORv3 - معيار Open Rack v3
يعمل الإصدار 3 من Open Rack (ORv3) على نقل توزيع الطاقة في مركز البيانات من 12 فولت إلى 48 فولت/52 فولت، مما يقلل بشكل كبير من فقدان طاقة I²R وتكاليف شريط الناقل النحاسي. تم تصميم مجموعة الكابلات هذه خصيصًا لمواصفات ORv3، مما يضمن التوافق مع الحوامل المعتمدة من OCP-، وأرفف الطاقة، وأدراج تكنولوجيا المعلومات. الفائدة: حماية البنية الأساسية لمركز البيانات في المستقبل-باستخدام مكونات مفتوحة وغير مملوكة-.

2. السعة الحالية-عالية - 360A إلى 1000A+
تم تصنيف كابلات طاقة الخادم القياسية بـ 10-20 أمبير. تم تصميم كابلات الطاقة OCP للتوزيع على مستوى الحامل، والتعامل مع 360 أمبير في الهواء الساكن وما يصل إلى 500 أمبير مع تدفق الهواء. تدعم اتصالات شريط الناقل 1000A+ لمجموعات الرفوف بأكملها. الفائدة: يستبدل كابل واحد العديد من وحدات PSU التقليدية، مما يبسط كابلات الحامل ويحسن تدفق الهواء.

3. كابلات Flyover® لسلامة الإشارة 112G/224G
تتسبب آثار ثنائي الفينيل متعدد الكلور التقليدية في خسارة كبيرة عند 56 جيجا وما فوق. تتجاوز مجموعات الكابلات النحاسية Flyover® اللوحة الأم بالكامل، وتعمل مباشرة من شريحة إلى أخرى أو من شريحة إلى موصل اللوحة الأمامية. الفائدة: تحقيق وصول أطول للقناة (يصل إلى عدة أمتار) مقارنة بتوجيه PCB-فقط عند 112G PAM4.

4. موصل عائم ± 3 مم - التسامح مع عدم المحاذاة
تتمتع حوامل ORv3 بتفاوتات ميكانيكية بين رف الطاقة ودرج تكنولوجيا المعلومات، خاصة في البيئات المنتجة بكميات كبيرة. يسمح تصميم الموصل العائم بحركة ±3 مم في المحورين X وY مع الحفاظ على الاتصال الكهربائي. الفائدة: تقليل وقت التجميع وعدم الحاجة إلى محاذاة الرف بدقة.

5. الخيارات البصرية النشطة لروابط الحامل-إلى-الحامل
بالنسبة للمسافات التي تتجاوز 3 أمتار أو بين الحوامل المتجاورة، تقوم كابلات OCP الضوئية النشطة بتحويل الإشارات الكهربائية إلى ضوء، مما يحقق عدم حساسية EMI وخسارة ثابتة بأي طول. الفائدة: توسيع الوصلات البينية عالية السرعة-عبر الصفوف بدون مكررات الإشارة

• طلب: الطاقة (ORv3) أو البيانات-عالية السرعة (Flyover®)
• جنس الموصل: التوصيل أو الوعاء أو مشبك شريط الناقل
• طول الكابل: مخصص من 0.5 م إلى 10 م (نحاس) / حتى 100 م (بصري)
• مقياس السلك (الطاقة): 16 AWG إلى 8 AWG / سمك شريط الناقل
• التسامح العائمة: ± 3 مم قياسي، مخصص متاح
• خيارات القفل: مستقطب أو مرمز بالألوان -لمنع التزاوج الخاطئ-.
• مادة: قصدير قياسي-مطلي بالنحاس أو الفضة-مطلي (موصلية أعلى)
• التعبئة والتغليف: كيس بولي، أو كيس مضاد للكهرباء الساكنة-، أو بكرة مخصصة

• رف الطاقة ORv3 إلى علبة تكنولوجيا المعلومات: توزيع 52 فولت تيار مستمر (360 أمبير - 500 أمبير)
• اتصال شريط الحافلة: وحدة احتياطية للبطارية (BBU) لمستوى الطاقة (1000A+)
• سوط التيار المتردد إلى PSU: كابل تيار متردد بطول 3 أمتار من حامل PDU إلى مصدر الطاقة ORv3
• قم بالشريحة-إلى-وحدة الإدخال/الإخراج باللوحة الأمامية: 112G/224G PAM4 using Flyover® coppe

1.مايك ر.، قائد القوة المفرطة النطاق في تكساس
"تم نشر 50 حاملًا مع ORv3. تحمل كابلات الطاقة 52 فولت هذه من الرف إلى أدراج تكنولوجيا المعلومات 400 أمبير متواصل. الموصلات العائمة متسامحة مع تقنيات - ولا تحتاج إلى محاذاة مثالية للميكرومتر. قم بإسقاطها- في الملاءمة. تحافظ مشابك شريط الناقل على<0.2 mΩ even after multiple insertion cycles."

2. جيسي إل، مهندسة مركز البيانات في فيرجينيا
"تحتاج اللوحة الإلكترونية المعززة للمحول إلى منافذ 112G PAM4. ويحد طول تتبع PCB القياسي من 12 بوصة. وقد منحنا تجميع كابل Flyover® وصولاً بطول 2 متر إلى اللوحة الأمامية. وتتبع SI متسق عبر 1000 وحدة. ويجب أن يكون هذا قياسيًا في تصميمات OCP."

3.سارة ك.، مهندسة شبكات الذكاء الاصطناعي في نيويورك
"ربط مجموعة وحدة معالجة الرسومات . 112شريحة G PAM4-إلى-كابلات اللوحة الأمامية. أعطتنا الموصلات ذات الكثافة العالية التي تبلغ 0.9 مم-64 مسارًا لكل ASIC. تم استخدام كبل OCP البصري النشط لحركة مرور وحدة معالجة الرسومات المتقاطعة -Rack - بدون EYE بطول 10 أمتار. تتوافق الكابلات مع مساحة OCP NIC 4.0."

4.ديف ب.، مدير تكامل الرف في فلوريدا
"بيئة البائع المختلط ORv3 (رف الطاقة من إحدى الشركات المصنعة الأصلية، وصواني تكنولوجيا المعلومات من جهة أخرى). تعمل هذه الكابلات القياسية 52 فولت عبر كليهما. يعوض الموصل العائم عدم المحاذاة بمقدار 2.5 مم في حامل الطرف الثالث-. إعادة صياغة أقل، ونشر أسرع."

5.بريا ك.، مساهم في الحوسبة المفتوحة في الهند
"تضمن مواصفات كبل OCP إمكانية التشغيل البيني. لقد حصلنا على مجموعات كبلات من شركات مصنعة مختلفة - وكلها مقترنة بلوحة الكترونية معززة ORv3 الخاصة بنا دون تعديل. أدى تعويم ±3 مم وترميز ألوان الاستقطاب الواضح إلى تقليل وقت التدريب لفنيي الحامل الجدد."

• طريقة الدفع: بطاقة الائتمان أو T/T (اختياري للمبالغ الكبيرة). ويسترن يونيون باي بال
• يدعم الدفع T/T بشكل عام الدفعة المقدمة بنسبة 100%.
• المهلة الزمنية: عادة في 5-10 أيام عمل بعد استلام الدفع.
• سياسة العينة: العينات متاحة دائمًا لكل نموذج للمنتجات القياسية.
• يمكن أن تكون العينات جاهزة خلال 3-5 أيام عمل بمجرد استلام الدفع.
• ميناء الشحن: شنتشن، الصين.

الوسم : كابل ocp، الصين مصنعي كابل ocp، الموردين، المصنع
